【卫生级气动隔膜阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍G681F卫生级气动隔膜阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列卫生级气动隔膜阀。

---

卫生级气动隔膜阀产品简述：
卫生级气动隔膜阀由驱动装置进行遥控或通过手柄进行手动操作，驱动装置有三种标准：常闭形、常开型及双向型。气动隔膜阀具有结构简单、造型美观、拆装快捷，操作灵活，流体阻力小，使用可靠等优点。隔膜阀适用于化工、石油、冶金、水暧、食品、药品等行业的水、气、油品及腐蚀性介质的控制。
卫生级气动隔膜阀工作原理：
卫生级气动隔膜阀常规状态下为封闭状态，此时膜片紧贴阀体的内腔，关闭着管道流体通向路径。当隔膜阀需要清洗任务或西药开启任务时，通过手动旋转手轮或驱动控制执行装置来带动阀杆向上运动，球形膜片随之向上弯曲，从而使阀门形成导通状态，壳实现清洗和开启的目的。其中膜片把下部阀体内腔和上部阀盖内腔隔开，使位于膜片上部的阀杆、阀芯等零件不受介质的腐蚀，省去了填料密封结构，而且不会产生介质泄漏。优化的阀体设计，使清洁液排泄。不会形成滞留现象。
卫生级气动隔膜阀产品材料：
卫生级气动隔膜阀钢质部件：不锈钢304、不锈钢316L。
密封件：EPDM+RTFE（三元乙丙+聚四氟乙烯）此密封件均采用密封材料（均符合FDA177.2600标准）。将一个连接螺栓与EPDM/PTFE结合成一整体密封部件，此密封部件与介质接触部位的PTFE材质具有良好的耐寒性（-25℃）好的耐热性（+250℃）对各种化学制剂有良好的耐受性以及对流体具有较好的耐磨性。

卫生级气动隔膜阀技术参数：
材质：316L不锈钢
接口方式：ANSI或DIN标准法兰、卡箍快装、焊接
隔膜片材质：EPDM、FPM、PTFE、CSM、NBR、EPDM/PTFE
驱动方式：手动、气动和电动

卫生级气动隔膜阀产品特点：
卫生不锈钢隔膜阀可安装于任何位置，介质流向对阀门开闭不影响结构紧凑，气动隔膜阀适用 于狭小的空间多种表面抛光，没有死角可自动排空。

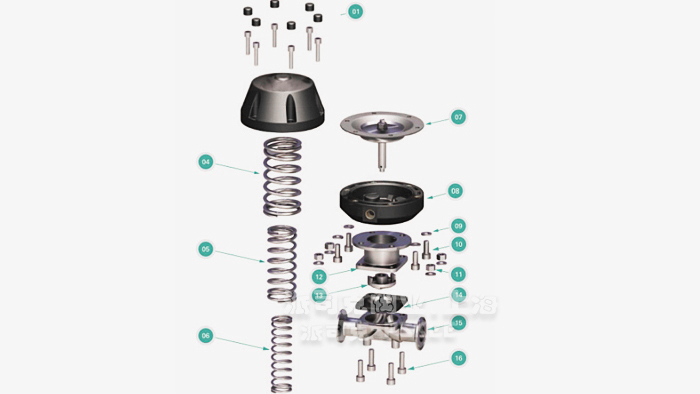

卫生级气动隔膜阀主要材料表：

NO.	Description
01	盖帽 Cap
02	手轮 Handwheel
03	螺钉 Screw
04	阀杆 Valve Rod
05	阀盖 Valve Cap
06	阀芯 Valve Core
07	膜片 DIaphragm
08	阀本 Valve Body
09	螺母 Nut

卫生级气动隔膜阀产品优点：
1.适用于高度颗粒污染、腐蚀性介质。
2.在工作压力范围内流体流动的两个方向密封性能良好。
4.大功率的驱动装置确保了在大通径和高工作压力状态下的可靠性，产品无需维护
5.产品设计紧凑，造型美观。规格齐全的附件可以扩大用户的应用范围。
6.驱动装置体积小，节省安装空间。

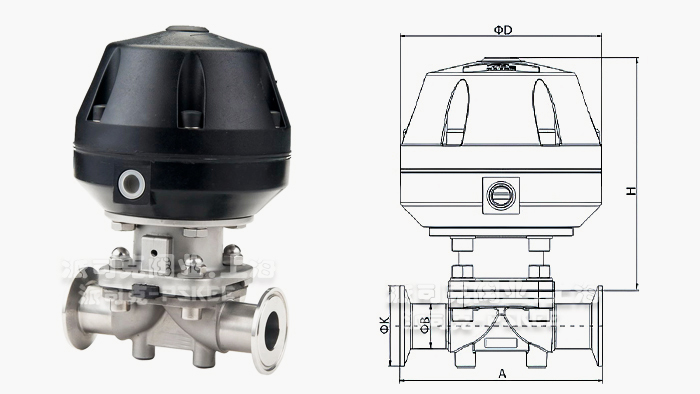

卫生级气动隔膜阀外形尺寸表：

DIN	3A	SMS	ISO	A	H	ΦD
	3/4"	19	Φ19	127.0	175.0	130.0
B22	B19.1	B19.1	B19.1
K20.5	K25.4	K25.4	K25.4
DN25	1"	25	Φ25	127.0	178.0	130.0
B28	B25.4	B25.4	B25.4
K50.5	K50.5	K0.5	K50.5
DN32	1-1/4"	32	Φ32	159.0	205.0	160.0
B34	B31.8	B31.8	B31.8
K50.5	K50.5	K50.5	K50.5
DN40	1-1/2"	38	Φ38	159.0	207.0	160.0
B40	B38.1	B38.1	B38.1
K50.5	K50.5	K50.5	K50.5
DN50	2"	51	Φ51	190.0	225.0	160.0
B52	B50.8	B50.5	B38.1
K64	K61.0	K61.0	K50.8
DN65	2-1/2"	63	Φ63	265.0	230.0	220.0
B70	B63.5	B63.5	B63.5
K91.0	K77.5	K77.5	K77.5
DN80	3"	B91	K91	265.0	345.0	220.0
DN100	4"	B119	K119	340.0	400.0	270.0

卫生级气动隔膜阀产品应用：
卫生级气动隔膜阀适用介质：EPDM-蒸汽，PTFE-水，水、药品、油、蒸汽、中性气体或液体、乳品、有机溶剂、酸碱溶剂等，广泛应用：不锈钢气动隔膜阀典型应用于发酵罐、配制罐、灌装机、无菌过滤机、制水设备、PW、WFI输送与分配、无菌流体输送 及CIP、SIP等。卫生级气动隔膜阀广泛应用于生物制药、食品饮料、流体设备、化妆品等行业。

衬氟隔膜阀

衬胶隔膜阀

螺纹隔膜阀

卫生级隔膜阀

气动隔膜阀

电动隔膜阀

三通隔膜阀

直通式隔膜阀

·卫生级气动隔膜阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·卫生级气动隔膜阀产品标准：
我们的产品按相关标准验收，产品质量实行"售后跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品并带有"说明书""检验报告"等相关说明。
·卫生级气动隔膜阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个生产细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·卫生级气动隔膜阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·卫生级气动隔膜阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。
