【国标衬胶隔膜阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍G41J国标衬胶隔膜阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列隔膜阀。

---

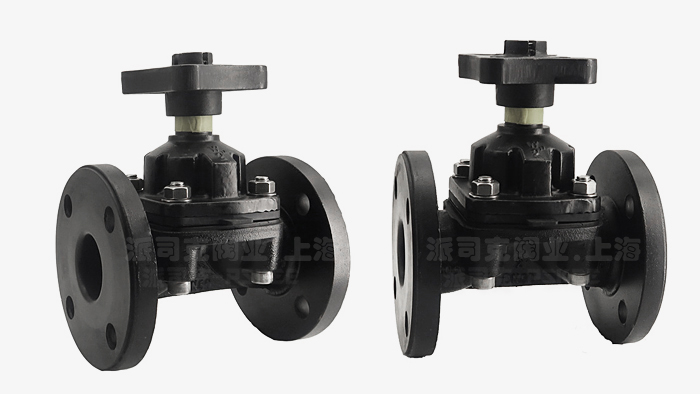

国标衬胶隔膜阀产品简述：
衬胶隔膜阀是一种隔膜形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。其突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。
国标衬胶隔膜阀产品说明：
衬胶隔膜阀是一种隔膜形式的截断阀，启闭件采用EPDM橡胶材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏，阀体流道采用全衬胶设计，避免阀体受工况介质腐蚀，增加了阀门使用寿命。

国标衬胶隔膜阀产品特点：
1.衬胶隔膜阀与其它阀门大的区别在于：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处于隔离的状态。
2.由于隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
3.阀体内腔表面视复有厅供选择的多种橡胶。所以拥有耐腐蚀的特点。
4.密闭件为富有弹性的橡胶隔膜。所以还拥有较好的密闭性和小的关闭力。
5.衬胶隔膜阀是由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成的一种阀体。
6可根据不同的材质，适用於不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构

国标衬胶隔膜阀主要材料表：

名称	材料
阀体	铸铁、铸铁/衬胶
阀盖	铸铁
阀瓣	铸铁
手轮	铸铁
隔膜	天然胶、丁基胶等
阀杆	碳钢

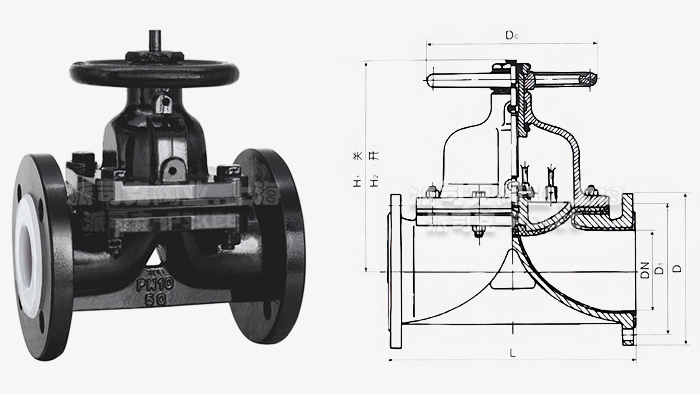

国标衬胶隔膜阀外形尺寸表：

公称通径（DN）	公称压力（Mpa）	工作压力（Mpa）	L	D	D1	Z-Φ	H1	H2	Do	重量（Kg）
25	1.0	1.0	145	115	85	4-14	121	135	120	4.5
32			160	135	100	4-18	132	150	120	7
40			180	145	110	4-18	156	176	140	9
50			210	160	125	4-18	169	195	140	12.5
65			250	180	145	4-18	200	236	200	19
80			300	195	160	4-18	216	256	200	25.5
100			350	215	180	8-18	270	322	280	40
125			400	245	210	8-18	338	406	320	62
150			460	280	240	8-23	384	464	320	80.5
200	0.6	0.4	570	335	295	8-23	518	638	400	146
250			680	390	380	12-23	598	734	500	240
300			790	440	400	12-23	698	778	560	334
350			900	500	460	16-23	723	883	560	371
400		0.25	1000	565	505	16-23	868	1078	640	584

国标衬胶隔膜阀产品应用:
衬胶隔膜阀用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、≤120℃≤150℃（按照衬里和隔膜材料）

衬氟隔膜阀

衬胶隔膜阀

螺纹隔膜阀

卫生级隔膜阀

气动隔膜阀

电动隔膜阀

三通隔膜阀

直通式隔膜阀

·国标衬胶隔膜阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·国标衬胶隔膜阀产品标准：
我们的产品按相关标准验收，产品质量实行"售后跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品并带有"说明书""检验报告"等相关说明。
·国标衬胶隔膜阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·国标衬胶隔膜阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·国标衬胶隔膜阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。
