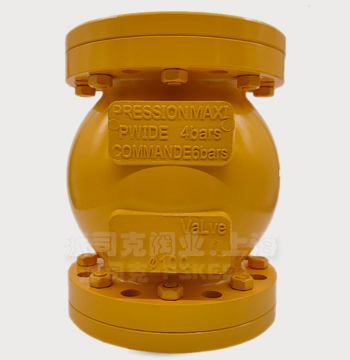

气动挤压阀产品简述：
挤压阀、气动挤压阀是一种耐磨性能和耐腐蚀性能优良的阀门，是传统球阀、蝶阀、隔膜阀等阀门的良好替代品，清水试验平均寿命在数十万次。该系列产品无密封点，不会发生泄漏现象；耐颗粒腐蚀，输送含有纤维的液体也不会堵塞。其性能可与进口产品相媲美，且具有供货期短、价格合理、服务周到等优点。

气动挤压阀产品功能:
当压缩空气或液体（为2 bar的压差）进入到气动挤压阀阀体时，高回弹力的内衬套被压缩。阀体的结构确保了内衬套的唇形自由闭合。由此确保了介质流的可靠地关断，同时也提高了内衬套的使用寿命。 在这种情况下，气动挤压阀被关闭，从而使得介质流可以地被关断。工作压力根据公称通径而定，范围为2-6 bar。当压缩空气或液体中断时，内衬套由于回弹力或恢复力的作用和介质压力的作用而使阀门打开。

气动挤压阀产品优点:
介质流通畅、摩擦阻力小、无泄漏、不发生阻塞以及自身重量轻是气动式夹管阀重要的优点。
所有的法兰式夹管阀的外壳均呈扁平的椭圆形，因此保证了较低的压缩空气消耗，这不仅意味着可以节省能源，而且同时也确保了气动式夹管阀预定的唇形弯折方向。
预定的唇形弯折方向不仅可以保证关断介质流，而且，即便有较大的固体颗粒也可被内衬套包覆，并使其关断。

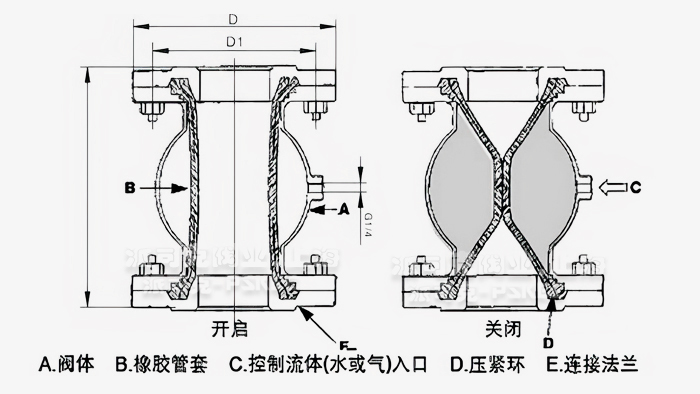

气动挤压阀外形尺寸表：

型号及通径	L	D	D1	n-φd	H	重量kg
GNF41X-6L-20	130	110	75	4-φ14	30	2
GNF41X-6L-25	130	120	85	4-φ14	30	3.5
GNF41X-6L-32	160	140	100	4-φ18	62	4.5
GNF41X-6L-40	160	150	110	4-φ18	62	4.5
GNF41X-6L-50	178	165	125	4-φ18	78	5.8
GNF41X-6L-65	178	170	145	4-φ18	78	5.8
GNF41X-6L-80	228	200	160	4-φ18	87	9
GNF41X-6L-100	280	220	180	8-φ18	110	13.5
GNF41X-6L-125	385	250	210	8-φ18	125	20
GNF41X-6L-150	416	285	240	8-φ23	147	30
GNF41X-6L-200	550	340	295	18-φ23	210	60
GNF41X-6L-250	630	395	350	12-φ23	248	75

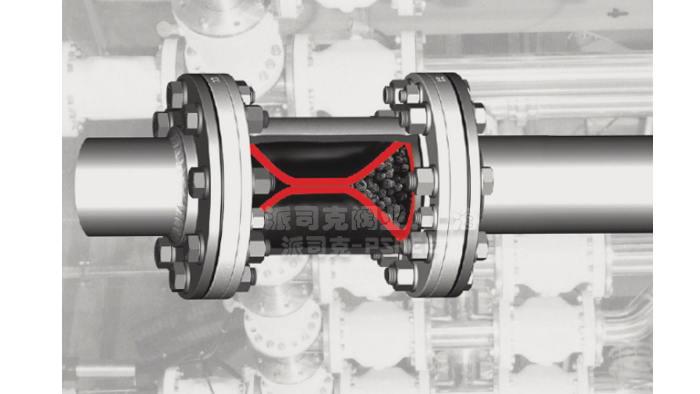

气动挤压阀工作原理:
挤压阀在控制介质未输入时，胶套和阀体之间的空腔与大气连通，胶套受流体压力处于向外张紧状态。由于管套内有一定角度排列的增强帘布层，使管套轴向和径向压力相互平衡，所以管套的长度与直径不会因流体压力而变化。当控制介质进入管套与阀体之间的空腔时，管套在介质压力下变形截流。应用领域;
挤压阀适用于多种气动输送系统，其应用领域包括水泥料仓，色素和颗粒处理，陶瓷、玻璃和塑料工业、污水处理，制药工业、食品工业及葡萄酒酿造业。还广泛应用于配料系统和称量系统、粉末喷涂系统、真空厕所系统、真空输送系统、抽吸和压缩空气控制系统。此外，还大量配套使用在陶瓷过滤机上。
