全不锈钢气动角座阀产品简述：
全不锈钢气动角座阀保持流速能够节省空间，它采用带弹簧保护的单作用气动执行机构来操作的导向角座阀，角座阀广泛应用于短时间频繁启动，具有反应灵敏，动作准确的特点，配合定位器使用。不锈钢角座阀可准确控制气体、液体流量，可实现准确控温、滴加液体等要求。

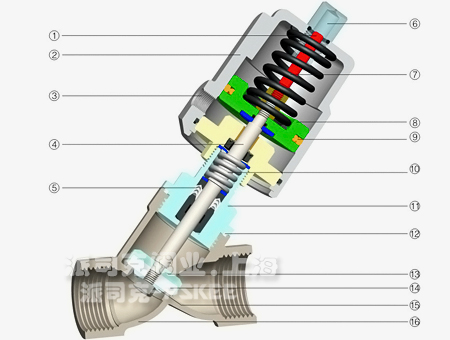

全不锈钢气动角座阀结构图：

1.指示杆 Indication Rod(Nylon) 2.气缸 Actuator(CF8) 3.进气孔 Pilot port(1/8) 4.阀杆 Stem (AISI316/304) 5.阀杆密封组件 Stem Seal (PTFE) 6.视窗 Cap(PC) 7.弹簧 Spring(Steel 65Mn) 8.活塞 Piston(Alu.alloy) 9.活塞环 Piston seal(Viton) 10.密封弹簧 Seal Spring(AISI304) 11.连接 Connecting piece(CF8M/CF8) 12.阀体密封垫 Body Seal(PTFE) 13.阀芯密封垫 Seat(PTFE) 14.阀体 Body(CF8M/CF8)

全不锈钢气动角座阀产品应用：
全不锈钢气动角座阀广泛用于啤酒，纺织印染和漂白，制药及医疗设备，食品加工，橡胶机械，有机和无机化工，清洗高温灭菌，水处理等行业，不锈钢气动角座阀适用于介质为水，液体，中性气体，水蒸汽，轻微腐蚀性气体及液体，与电磁阀及其他阀门相比，具有投资经济，使用可靠，免维护，寿命长的特点。
全不锈钢气动角座阀技术参数：
①，控制形式：直动式；
②，管道压力：MAX 1.6MPA(232psi）；
③，控制压力：0.3-0.8MPA(43.5-116psi）；
④，结构：角式
⑤，接口：DN10-DN100;
⑥,介质粘度：600MM2/S；
⑦，介质温度：-10度-+180度（PTFE）;
⑧，环境温度：-10度-+60度；
⑨，安装位置：任意位置（360度任选位置安装）。
全不锈钢气动角座阀KV值参数：

接口  英寸	内孔  mm	KV值  m3/h	大工作  压力(bar)	要求小  气源压力(bar)	执行机构  尺寸mm	流向
G3/8	13	3.7	0-16	4.0	40	阀座上方
G1/2	13	4.2	0-16	2.7	50	阀座上方
G3/4	20	8.0	0-16	2.7	50	阀座上方
G1	25	19.0	0-16	2.0	63	阀座上方
G1-1/4	32	27.5	0-16	2.0	63	阀座上方
G1-1/2	40	42.0	0-16	2.0	63	阀座上方
G2	50	52.0	0-16	2.0	63	阀座上方
G2-1/2	65	77.0	0-14	1.6	80	阀座上方

全不锈钢气动角座阀产品特点：
1、不锈钢气动角座阀可视位置指示：可接限位开关或紧急手动装置。
2、角座阀容易安装：气控头可以作360°旋转，甚至限位开关也可以360°旋转。可方便地安装一到二个限位开关。
3、气动控制器：加厚工程塑料外壳，使用可靠。低磨损的活塞结构，容量大而低耗气量。内部元件自润滑，免维护。
4、容易连接：MAMUR标准连接，嵌入式金属接头。可选更小的控制头。
5、长寿命导杆：阀杆契形特氟隆（PTEE）密封，避免脏物导入。自润滑，免维护。阀杆经处理以确保固定，并能自动校正位置。
6、角座阀无水锤作用：流体从阀杆下方流入时，水锤（水冲击力）被吸收。
7、大流量的阀体机构：流量比普通角座大，体积更小，流体流态更优。
8、不锈钢角座阀316阀体，特氟隆密封，耐高温，耐腐蚀。单作用角座阀具有结构简单、造型美观、装拆快捷，开关迅速，操作灵活，流体阻力小，使用可靠等优点。
全不锈钢气动角座阀安装与维修：
角座阀须遵守适用的操作规范
1． 管道须清洁无杂质。
2． 根据需要安装，但好使执行机构朝上。注意流向。
3． 连接阀门注意对准管道，只有在用户要求时才取下执行机构。
4． 打开或维修该角阀之前先切断流体和控制气源并降低管道系统中的压力。
全不锈钢气动角座阀选用注意：

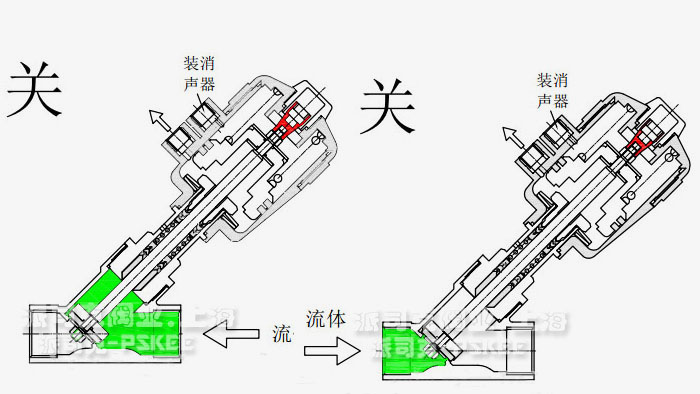

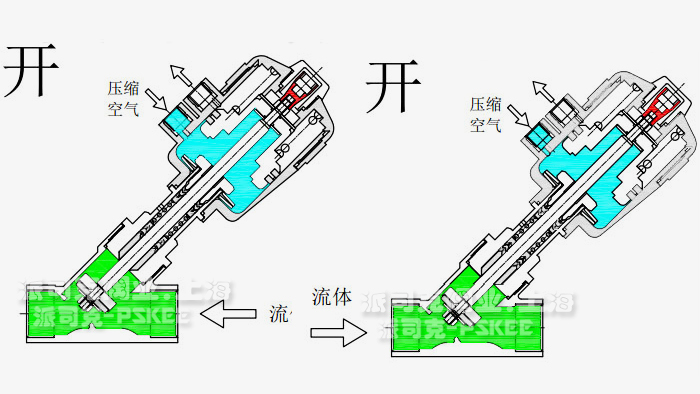

不锈钢角座阀选择流动方向低进高出(防水锤)时的特点：
1． 角座阀选择该流动方向时，可提高该产品的使用寿命。
2． 工作介质为液体时，选择该流向可防水锤冲击。
3． 角座阀工作压力须在0.3MPa以下，否则须选择双作用执行器
不锈钢角座阀选择流动方向高进低出时的特点：
当不锈钢角座阀工作介质为蒸汽或气体时，选择该流动方向时，可提高该产品的流动密封性能，但由于阀体中V性密封圈长时间接触工作介质，从而对角座阀产品使用寿命有一定影响，另外，工作介质为液体时不防水锤冲击。
