卫生级气动角座阀产品简述：
卫生级气动快装角座阀是结合现代化工业应用而成的一代角座阀。它广泛用于食品和化学过程，灭菌机，高压消菌器，干洗机，啤酒生产线。本快装角座阀根据需要采用电子内外抛光达到高洁净度，该阀具有开或关位置显示，外部气动先导，可增加使用寿命，免维护，结构紧凑响应快。

卫生级气动角座阀产品特点：
1、卫生级气动角座阀可视位置指示：可接限位开关或紧急手动装置。
2、容易安装：气动头可旋转360 o。可方便地安装一到二个限位开关。
3、气动控制器：加厚工程塑料外壳，使用可靠。低磨损的活塞结构，容量大而低耗气量。内部元件自润滑，免维护。
4、角座阀具有多种控制方式：常开、常闭、双动。
5、要求更小的气动执行器：流体从阀杆上方流入时，可选更小的控制头。
6、容易连接：MAMUR标准连接，嵌入式金属接头。
7、角座阀长寿命导杆：阀杆契形特氟隆（PTEE）密封，避免赃物导入。自润滑，免维护。阀杆经处理以确保固定，并能自动校正位置。
8、无水锤作用，流体从阀杆下方流入时，水锤（水冲击力）被吸收。

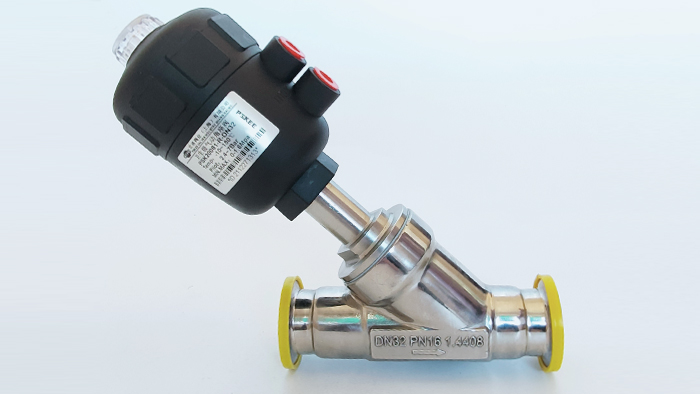

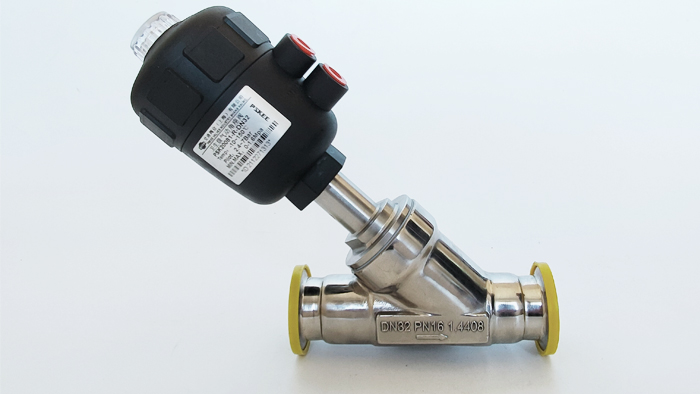

9、卫生级气动角座阀的阀体机构：流量比普通角座大，体积更小，流体流态更优。不锈钢316阀体，特氟隆密封，耐高温，耐腐蚀。卫生级快装角座阀图片

卫生级气动角座阀结构图：

1.视窗 Cap(PC)
2.指示器Indication Rod (PA6/30GF)
3.上盖Cover(PA6)
4.弹簧 Spring(65Mn)
5.活塞Piston(PPS)
6.密封圈 Seal Ring(FKM)
7.限位器 Limter (PPS)
8.螺套 Threaded sleeve(CF8M/CF8)
9.连接管 Connecting pipe(CF8M/CF8)
10.阀盖 Valve cover(CF8M/CF8)
11.活塞弹簧 Piston Spring(65MN)
12.密封组件 Sealing components
13.导套 Guide sleeve(PTFE)
14.密封垫 Seal washer(PTFE)
15.活塞杆 Piston rod(CF8M)
16.阀芯Spool(CF8M)
17.阀芯密封垫 Spool seal(PTFE)
18.不锈钢垫圈 Stainless steel gasket(CF8M)
19.阀体 valve body(CF8M/CF8)

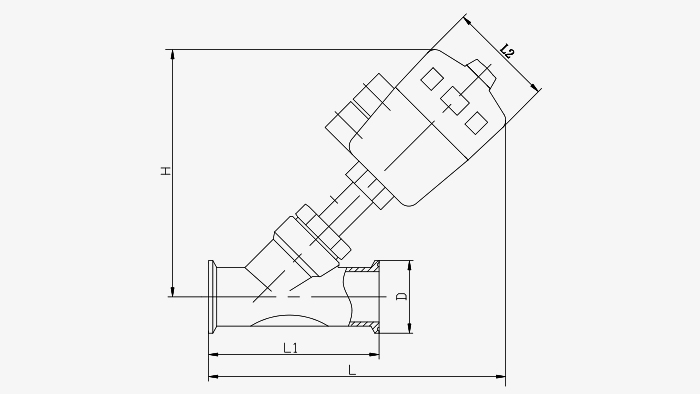

卫生级气动角座阀外形尺寸图：

卫生级气动角座阀外形尺寸表：

DN	L	L1	L2	H	D	执行器
15	180	120	64	137	50.5	50
20	185	140	64	145	50.5	50
25	210	160	80	173	50.5	63
32	240	176	80	210	50.5	63
40	250	190	80	260	50.5	63
50	330	210	100	301	64	80

卫生级气动角座阀产品应用：
卫生级气动角座阀以304不锈钢、316为主要制造材质，广泛用于啤酒，纺织印染和漂白，制药及医疗设备，食品加工，橡胶机械，有机和无机化工，清洗消高温灭菌，水处理等行业。角座阀适用于介质为水，液体，中性气体，水蒸汽，轻微腐蚀性气体及液体，与其他阀门相比，具有使用寿命长，使用可靠，免维护，寿命长的特点。

卫生级气动角座阀安装维护：
须遵守适用的操作规范
1．管道须清洁无杂质。
2．根据需要安装，使执行机构朝上。注意流向。
3．连接阀门注意对准管道，只有在用户要求时才取下执行机构。
4．打开或维修该角阀之前先切断流体和控制气源并降低管道系统中的压力。

卫生级气动角座阀注意事项：

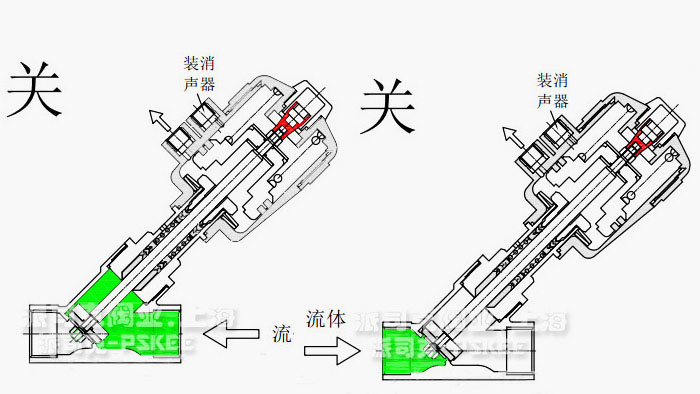

选择流动方向低进高出(防水锤)时的特点：
1．选择该流动方向时，可提高该产品的使用寿命。
2．工作介质为液体时，选择该流向可防水锤冲击。
3．工作压力须在0.3MPa以下，否则须选择双作用执行器
选择流动方向高进低出时的特点：
当角座阀工作介质为蒸汽或气体时，选择该流动方向时，可提高该产品的流动密封性能，但由于阀体中V性密封圈长时间接触工作介质，从而对产品使用寿命有一定影响，另外，工作介质为液体时不防水锤冲击。

相关产品

·卫生级气动角座阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·卫生级气动角座阀产品标准：
我们的产品按相关标准验收，产品质量实行"售后跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品并带有"说明书""检验报告"等相关说明。
·卫生级气动角座阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·卫生级气动角座阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·卫生级气动角座阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。

产品品牌	Ruihao
产品型号	RH20081
产品口径	DN15-DN80
产品压力	1.6Mpa
产品材质	不锈钢
产品应用	啤酒,饮料,食品加工
