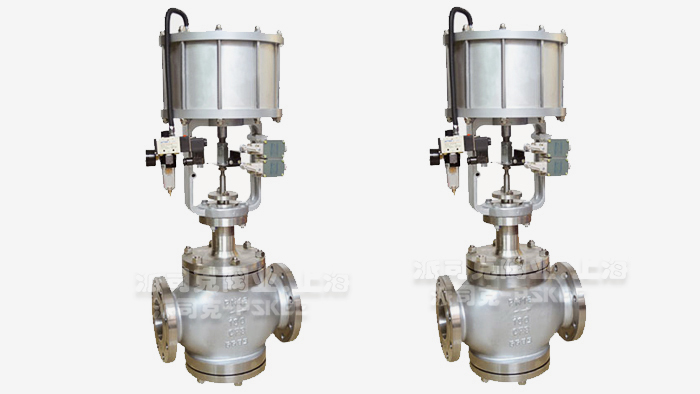

气动双导向切断阀产品简述：
ZSQ气动双导向切断阀执行机构与直行程调节机构二部分组成，中间由支架连接而成。根据调节机构的型式，可分为直通单座切断阀(ZSQP型)、直通套筒切断阀(ZSQM型)、二位三通切断阀(ZSQN型)三种型式。气动活塞式执行机构有单作用(弹簧复位)和双作用(双进气)二种。
气动双导向切断阀产品特点：
ZSQ气动双导向切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
气动双导向切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。

气动双导向切断阀产品类型：
本系列ZSQ气动切断阀产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、46四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或VI级。流量特性为快开。

ZSQ气动双导向切断阀主要技术参数：

公称通径 DN(mm)			20	25	32	40	50	65	80	100
额定流量系数 Kv			7	11	20	30	48	75	120	190
额定行程 (mm)			8			12		20		25
气缸直径 (mm)			75			100		150
允许泄漏量	硬密封 (1/h)		单座、三通： 1.2X10 -7 X 阀额定容量 套筒： 5X10 -6 X 阀额定容量
	软密封		VI 级
工作温度 ( ℃ )			-20 ～ 200 -40 ～ 450
公称压力 PN (MPa)			1.6 4.0 6.4
允许压差 (MPa)	ZSQP	单作用	1.16	0.66	0.38	0.6	0.39	0.47	0.31	0.20
		双作用	6.4	5.0	2.8	3.3	2.13	2.71	1.75	1.11
	ZSQM	单作用	公称压力
		双作用
	ZSQN	单作用	0.89	0.57	0.35	0.56	0.36	0.45	0.30	0.20
		双作用	5.2	3.22	2.03	2.27	1.46	2.00	1.32	0.85
信号压力 (kPa)			0 或 400 ～ 600

1） 本产品性能和指标贯彻GB/T4213-92;
2） 表中允许压差值若大于公称压力则取公称压力值，小于等于公称压力值则不变；
3） 表允许值为使用标准缸值，可配用不同的气缸提高允许压差。

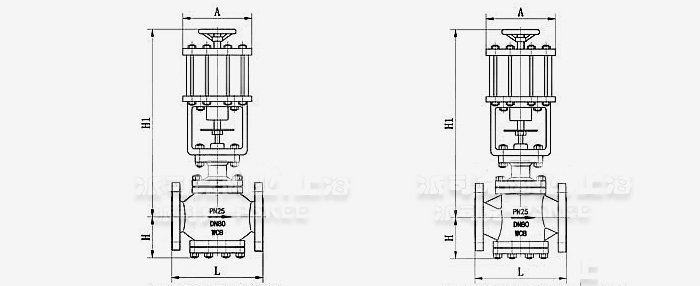

ZSQ气动双导向切断阀外形尺寸图：
ZSQ气动双导向切断阀外表尺寸表：

公称通径		20	25	32	40	50	65	80	100	125	150	200
A		196			232		308			394		498
L	PN16	150	160	180	200	230	290	310	350	400	480	600
H		340	345	370	380	390	475	490	500	765	825	927
H1		53	58	70	75	83	93	100	110	125	143	170
重量(kg)	标准型	10	12	15	18	23	35	45	60	75	90	120

ZSQ气动双导向切断阀产品应用：
气动双导向切断阀是自动化系统中执行机构的一种，由浮动式活塞执行机构与调节阀组成，气动切断阀接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换，活塞式切断阀的气源要求经过滤的压缩空气，流经阀体内的介质应该是无杂质和无颗粒的液体和气体。是一种能在各种管路上做远距离、快速截止和切断的阀门。
