【可调式动态平衡阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍『EDRS可调式动态平衡阀』相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及平衡阀产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列动态平衡阀。

---

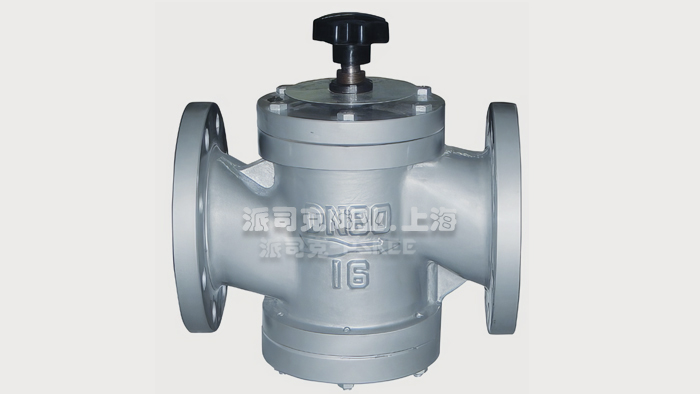

可调式动态平衡阀产品简述：
可调式动态平衡阀主要由阀体、上下盖、自动调节阀瓣、手动调节阀瓣，膜片和弹簧等组成。动态平衡阀用于需要进行流量控制的水系统中，尤其适用于供热、空调等非腐蚀性液体介质的流量控制。运行前一次性调节，即可使系统流量自动恒定在要求的设定值。
可调式动态平衡阀技术参数：
主要用途：平衡
公称压力：1.6Mpa
介质温度：0℃～100℃
流通介质：冷热水
连接方式：法兰连接
阀体材质：铸钢、铸铁
控制方式：手动设定

可调式动态平衡阀产品特点：
1、能使系统流量自动平衡在要求的设定值；
2、能自动消除水系统中因各种因素引起的水力失调现象，保持用户所需流量，克服"冷热不均"，提高供热，空调的室温合格率；
3、能有效地克服"大流量，小温差"的不良运行方式，提高系统能效，实现经济运行。

可调式动态平衡阀外形尺寸图：

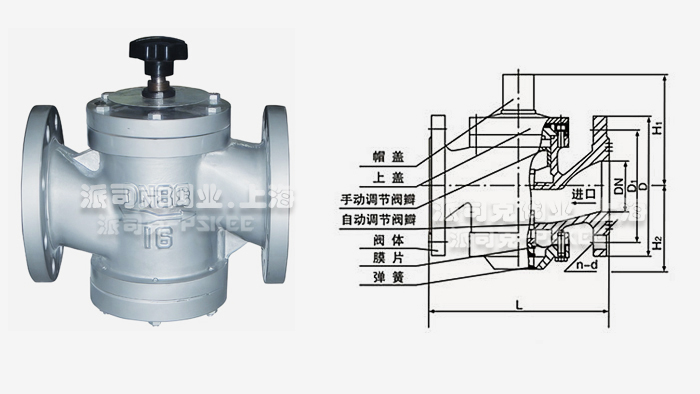

可调式动态平衡阀结构图：

DN	L	D	D1	N-d	H1	H2	流量控制范围  m3／h
15	110	螺纹连接			72	70	0.1～1
20	110				72	70	0.1～1.5
25	115				81	74	0.2～2
32	160	135	100	4-18	110	70	0.5～d
40	200	14	110	4-18	125	110	1～6
50	215	160	125	4-18	120	115	2～10
65	230	180	145	4-18	138	120	3～15
80	275	195	160	8-18	150	146	5～25
100	290	215	180	8-18	172	165	10～35
125	310	245	210	8-18	183	208	15～50
150	350	280	240	8-22	200	205	30～80
200	430	335	295	12-22	230	295	40～180
250	520	405	355	12-26	255	345	100～300
300	635	460	410	12-26	357	430	150～500
350	670	520	470	16-26	372	495	200～700

可调式动态平衡阀产品设计选型:
1、一般在管网大的分支点，热入口，室内立管皆应设计、安装动态平衡阀，以提高系统调节性能。
2、选用时可参考(主要外型尺寸及性能参数表)和(自力式平衡阀选型图)，设计流量应选在图中的涂黑部分。
3、动态平衡阀可安装在供水管上，也可安装在回水管上。当系统流体工作压力**过散热器允许工作压力时，动态平衡阀宜安装在供水管上。
4、使用温度100℃，公称压力1.6MPa。
5、适用压差范围：20～300Kpa。当系统流体工作压差**过300Kpa 时，为防止产生噪音，应采取措施将多余的压差消耗掉。
6、动态平衡阀不具备关断功能，根据需要应另设关断阀门。
7、选用DN15～DN25 口径的动态平衡阀，须注明连接方式。
