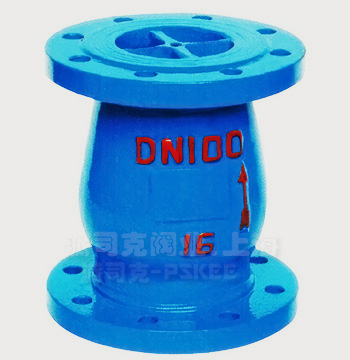

静音式止回阀产品简述：

H42X（DRVZ）系列静音式止回阀由阀体、导流体、弹簧等零件组成。内部流道采用流线型设计，压力损失小，阀瓣闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。该静音式止回阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，防止介质倒流及水锤对泵的损坏。

静音式止回阀技术参数：

公称压力 1.0-2.5Mpa 公称通径 50-400mm 适用介质 水 适用温度 0~80℃ 试验标准 GB/T13927-1992

静音式止回阀零部件材料表：

型号 H42X/DRVZ-10 H42X/DRVZ-16 H42X/DRVZ-25C 公称压力 PN1.0MPa PN1.6MPa PN2.5MPa 公称通径 DN50-400mm 工作压力 1.0MPa 1.6MPa 2.5MPa 密封试验压力 1.0MPa 1.6MPa 2.5MPa 壳体试验压力 1.5MPa 2.4MPa 3.75MPa 主要 零件 材料 阀体、导流体 HT200,QT400-18,WCB 碳钢 阀座、轴承、阀瓣、轴 HT200,QT400-18,WCB,Q235-A,铜合金 弹簧 弹簧钢、不锈钢

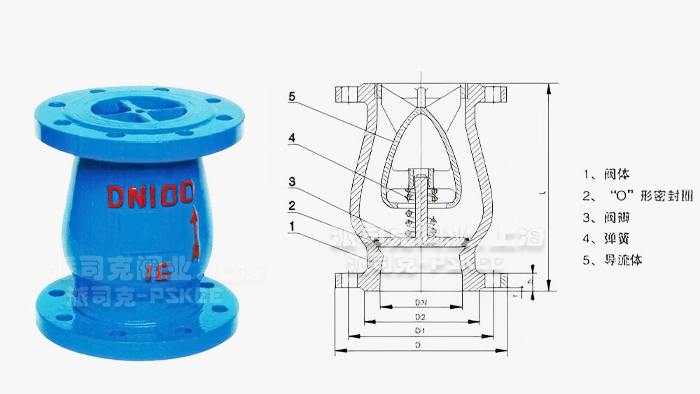

静音式止回阀结构图：

静音式止回阀外形尺寸表：

H42X(DRVZ)外形尺寸 DN 50 65 80 80 100 125 150 200 250 300 L 120 150 152 180 245 300 350 455 500 550

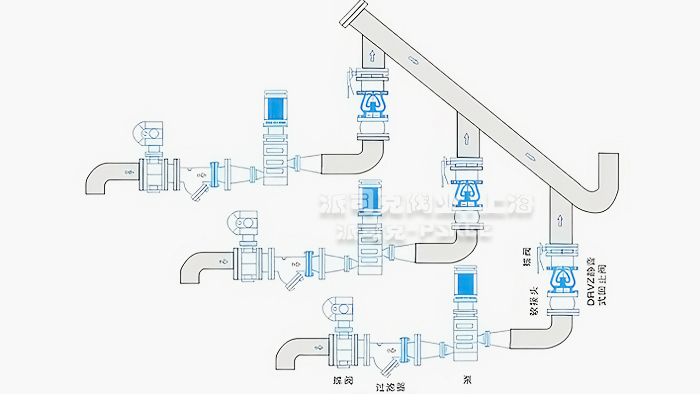

静音止回阀安装示意图：

静音止回阀安装和使用：

静音止回阀通路两端须堵塞，存在干燥通风的室内。如长期存放，应经常检查防锈蚀。安装前应将阀门清洗干净，并消除在运输过程中造成的不良。安装时须仔细核对阀门上的标志和铭牌是否符合使用要求。本静音式止回阀安装在水平管道上，阀盖向上。
