【D943H电动硬密封蝶阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍D943H电动硬密封蝶阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及蝶阀产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列电动硬密封蝶阀。

---

电动硬密封蝶阀产品简述：

电动三偏心硬密封蝶阀结构独特，操作灵活、省力、方便、不受介质压力的高、低影响，密封性能可靠，使用寿命长．蝶阀采用三维偏心结构，阀座与蝶板无磨擦，具有越关越紧的密封功能。硬密封蝶阀>结构独特，操作灵活、省力、方便、不受介质压力的高、低影响，密封性能可靠。

电动硬密封蝶阀产品特点：

电动硬密封蝶阀结合了国内外技术而研发的长寿命、无泄漏、节能型蝶阀，产品采用三偏心原理设计，兼具多层次结构，密封性能可靠，是通用蝶阀向中压、中高温领域的延伸和发展。 三偏心多层次金属硬密封蝶阀符合标准JB/T8527-97(金属硬密封蝶阀)和GB/T13927-92(通用阀门压力试验)标准及阀门其它相关标准的规定，适用于介质温度≤650℃的冶金、电力、石油化工、空气、以及给排水等介质管道上作调节流量和截断流体。 硬密封蝶阀阀体与管道的连接有双法兰连接、对夹式连接和凸耳对夹式连接三种。 1、蝶板密封圈为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能； 2、蝶阀采用三维偏心结构，阀座与蝶板无摩擦，具有越关越紧的密封功能； 3、阀体密封面，采用堆焊不锈钢、钴基硬质合金，密封面耐磨损，使用寿命长；

电动硬密封蝶阀设计标准：

蝶阀设计标准 GB/T12238 API609 压力温度等级 GB/T12224 API609、ASME B 16.34 结构长度 GB/T12221 API609、ISO5752、ASME B 16.10 法兰型式尺寸 GB/T9113、JB/T79 ASME B 16.5/B 16.47 检验与试验 GB/T9092、GB/T13927 API598 GB/T9092、GB/T13927 API598

电动硬密封蝶阀性能规范：

公称压力 1.0 1.6 2.5 4.0 6.0 Class150 Class300 Class600 试验压力 壳体试验 1.5 2.4 3.75 6.0 9.45 2.93 7.58 15.0 高压密封 1.1 1.76 2.75 4.4 6.93 2.07 5.52 11.03 低压密封 0.6 适用温度 -46℃～500℃（不同的工况温度选用不同的材质） 适用介质 水、油、气及各类腐蚀性（不同的介质选用不同的材质）

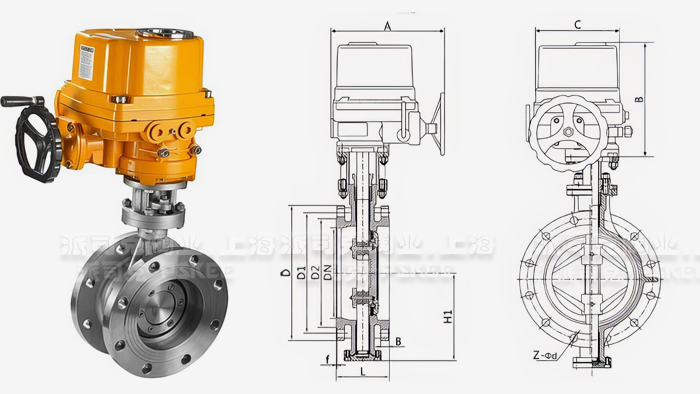

电动硬密封蝶阀外形结构图：

电动硬密封蝶阀外形尺寸表：

DN L H A B C 1.0MPa 1.6MPa 短系列 长系列 D1 D2 Z-Φd D1 D2 Z-Φd 50 43 43 80 272 263 200 125 100 4-18 125 100 4-18 65 46 46 90 272 263 200 145 120 4-18 145 120 4-18 80 49 64 98 272 263 200 160 135 4-18 160 135 4-18 100 56 64 112 272 263 200 180 155 8-18 180 155 8-18 125 64 70 128 290 298 220 210 185 8-18 210 185 8-18 150 70 76 147 290 298 220 240 210 8-23 240 210 8-23 200 71 89 178 290 298 220 295 265 8-23 295 265 12-23 250 76 114 215 331 342 260 350 320 12-23 355 320 12-25 300 78 114 250 331 342 260 400 368 12-23 410 375 12-25 350 78 127 280 331 342 260 460 428 16-M20 470 435 16-M22 400 102 140 320 331 342 260 515 482 16-M22 525 485 16-M27 450 114 152 350 331 342 260 565 532 20-M22 585 545 20-M27

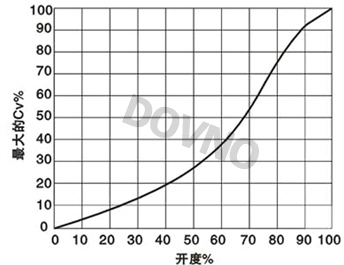

电动硬密封蝶阀流量曲线图：

公称通径 DN(mm) 50 65 80 100 125 150 200 250 流量系数 62.2 108.2 183.6 195.5 486 706 1250 2032 公称通径 DN(mm) 300 350 400 450 500 600 700 800 流量系数 2914 4110 5356 7062 8718 12540 17085 22315

电动硬密封蝶阀产品应用：

电动硬密封蝶阀适用于高、中、低压，高温、低温的管路中作闭路密封装置、节流装置和调节装置。三偏心金属密封蝶阀广泛的应用于水利工程、自来水、电力循环水、石油、化工等工业管道上作截断介质流动。

电动硬密封蝶阀该产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可耐高压、耐a腐蚀、耐磨损、使用寿命长等特点。硬密封蝶阀安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
