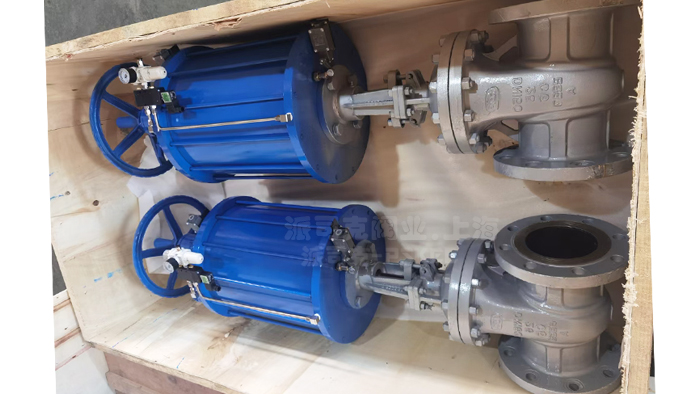

气动法兰闸阀产品简述：
气动法兰闸阀其技术性能可靠，操作切换和维修方便，已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。
气动闸阀是具有气动执行机构(双层气缸，并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动手动转换装置)的低支架明杆闸阀。该气动带手动楔式阀由于采用双层气缸结构，其与单气缸式气动法兰闸阀相比，提升力变大了一倍。这就从根本上解决了单气缸气动法兰闸阀的某些阀板在阀体内楔死而打不开的弊病。而且，由于该阀具备缓冲机构，能有效地减轻了关闭阀门时。由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。 为了配合用户实现操作自动化，我厂除供应本系列产品之外，还可单独提供包括支架在内的气缸体，帮助用户对已有的种类繁多的手动闸阀进行改造。将气缸体安装在手动闸阀的阀体大盖上，即可构成双缸式气动手动两用闸阀。
气动法兰闸阀工作原理及特点：
气动法兰闸阀以 O.4～O.6MPa(表压)净化压缩空气作为工作动力，推动活塞，带动闸板作垂直于流体的位移，实现开启开关闭阀门的目的。双层气缸和缓冲机构的工作原理，按闸阀工作的四个阶段分述如下：
1、闸阀开启前阶段：上层气缸的活塞(以下简称上活塞)和下层气缸的活塞(以下简称下活塞)同时受力，阀杆在上、下活塞的推动下，以单活塞近二倍的提升力，克服闸板密封面和阀体密封面之间的大静摩擦力，带动闸板上升。压缩空气由上气缸的下气室，经由设置在隔板的特定通道，通过连通管，到达下气缸的下气室，推动上下活塞同时工作。下气缸上气室中的气体，经过设置在隔板内的另一特定通道。畅通无阻地排出气缸体外。
2、气动法兰闸阀开启的后阶段：在闸板稍稍开启以后下活塞就运行到了上死点，闸板在上活塞的带动下，继续提升，
直至到了全开位置。
3、闸阀关闭的前阶段：在上活塞的推动下，闸板离开全开位置，开始下降。
4、气动法兰闸阀关闭的后阶段：当上活塞碰到下活塞凸台，并带动下活塞一起继续下降时，由于下气缸上气室的进气通道和下气缸下气室的排气通道设有阻碍，明显地减慢了下行的速度，进至闸板下降到了全关位置。减缓闸板下行的冲击，自行可关严阀门，又不使阀板楔得过紧，同时，还保护了密封面，免受猛烈冲击而损坏。

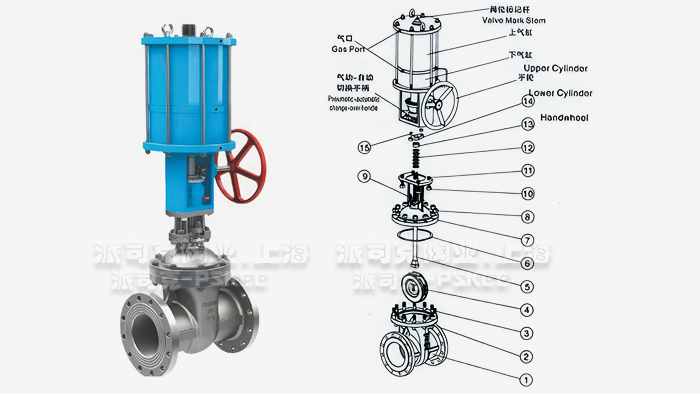

气动法兰闸阀结构图：
气动法兰闸阀主要材料表：

序号	零件名称	材质
		C	P	R
1	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	螺帽	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	螺栓	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	闸板	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
5	阀杆	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	垫片	柔性石墨+不锈钢	柔性石墨+不锈钢	柔性石墨+不锈钢
7	阀盖	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
8	螺帽	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti
9	吊环螺栓	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti
10	螺帽	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti
11	螺栓	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti
12	填料	柔性石墨	柔性石墨	柔性石墨
13	填料压套	WCB	1Cr18Ni9T	1Cr18Ni12Mo2Ti
14	填料压板	WCB	1Cr18Ni9T	1Cr18Ni12Mo2Ti
15	螺帽	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti

气动法兰闸阀主要技术规范：

设计依据		GB标准	ANSI标准
设计标准		GB/12237	ANSIB16.34
结构长度	法兰连接	GB/12221	ANSIB16.10
连接法兰尺寸		GB/9113、IB/T79	ANSIB16.5
试验和检验		IB/T9002	API598

※注：系列闸阀结构长度及连接法兰尺寸可根据用户要求设计制造。

气动法兰闸阀主要材料表：

序号	零件名称	材质
		C	P	R
1	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	螺帽	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	螺栓	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	闸板	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
5	阀杆	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	垫片	柔性石墨+不锈钢	柔性石墨+不锈钢	柔性石墨+不锈钢
7	阀盖	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
8	螺帽	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti
9	吊环螺栓	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti
10	螺帽	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti
11	螺栓	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti
12	填料	柔性石墨	柔性石墨	柔性石墨
13	填料压套	WCB	1Cr18Ni9T	1Cr18Ni12Mo2Ti
14	填料压板	WCB	1Cr18Ni9T	1Cr18Ni12Mo2Ti
15	螺帽	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti

※注：系列闸阀主要零部件及密封密封阀座的材质可根据实际工况条件或用户要求设计选用。

气动法兰闸阀结构图：

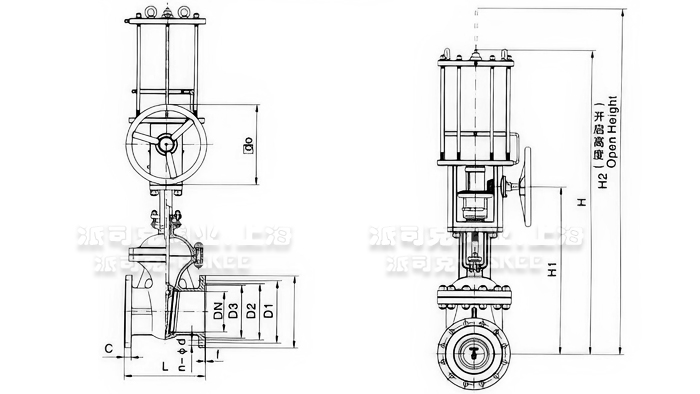

气动法兰闸阀1.6Mpa外形尺寸表：

公称通径	外形尺寸					连接尺寸
	L	H	H1	H2	￠d0	D	D1	D2	C	f	n-φd
50	250	790	420	840	180	165	125	99	20	3	4-φ18
80	280	910	460	990	200	200	160	132	20	3	8-φ18
100	300	1050	560	1150	250	220	180	156	22	3	8-φ18
150	350	1240	660	1390	320	285	240	211	24	3	8-φ22
200	400	1520	810	1720	400	340	295	266	24	3	12-φ22
250	450	1700	930	1950	400	405	355	319	26	3	12-φ26
300	500	1930	1090	2230	450	460	410	370	28	4	12-φ26
350	550	2160	1230	2510	450	520	470	429	30	4	16-φ26
400	600	2330	1360	2730	500	580	525	480	32	4	16-φ30
450	650	2540	1510	2990	500	640	585	548	34	4	20-φ30
500	700	2750	1660	3250	550	715	650	609	36	4	20-φ33
600	800	3080	1910	3680	550	840	770	720	38	5	20-φ36
700	900	3570	2200	4270	600	910	840	794	40	5	24-φ36
800	1000					1025	950	901	42	5	24-φ39

气动法兰闸阀借助压缩空气驱动的阀门，闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。气动闸阀是采用强制密封的, 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。
