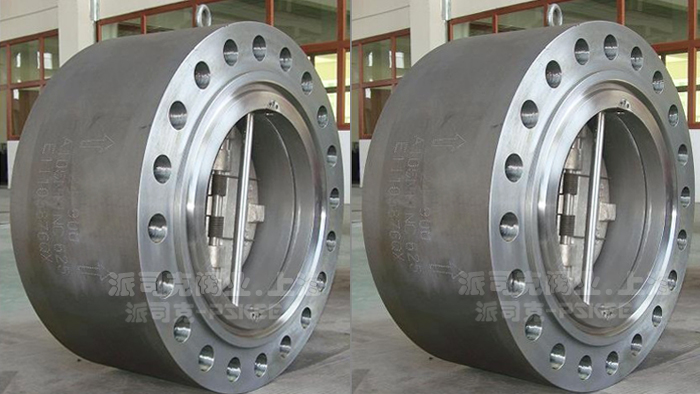

【对夹式双瓣止回阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍HLT76对夹式双瓣止回阀相关标准、选型、作用、结构图、规格型号；外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的系列对夹双瓣止回阀。

---

对夹式法兰双瓣止回阀概述：

对夹式法兰双瓣止回阀产品标准有GB、JB、API、JIS、DIN、BS、EN、SH、GH等，根据不同要求，止回阀采用的材料有：WCB、A105、C5、WC6、WC9、CF8、F304、CF3、F304L、CF8M、F316、CF3M、F316L、F51、F321、20合金钢、C95800铝青铜及特材质等。对夹双瓣止回阀产品广泛用于石化、天然气、城建、炼油、电力、电站、水处理、泵站等领域。该止回阀安装位置不受限制，通常安装于水平管路上，但也可以安装于垂直管路或倾斜管路上。

对夹式法兰双瓣止回阀优点:：

A.双瓣止回阀结构长短、体积小、重量轻、为阀门安装、搬运、存放及管道布置带来很大便利，并能节省成本。 B.降低了线震动，为了把线震动降低到小限度或排除线震动，须在液流有机会逆流之前尽快关闭止回阀。双瓣止回阀当中的每个瓣片尺寸只有全结构止回阀瓣尺寸的一凌晨，它所经历是降低了流体阻力，并可以更加快速地移动到关闭位置。它们的旋转半径只有常规止回阀的一半。其从打开位置到关闭位置的前沿距离减半，从而把行程时间降低 C.减少水锤，各全结构旋启式止回阀对比，双瓣式止加回阀的瓣片已经被大大地降低了重量，其能够把砰击和 水锤现象降低到小限度。

对夹式法兰双瓣止回阀标准:

设计制造标准:API594,API 6D,ASME B16.34 结构长度:API 594,API 6D，ASME B16.10 连接端:ASME B16.5,ASME B16.47 试验标准:API 598,API 6D

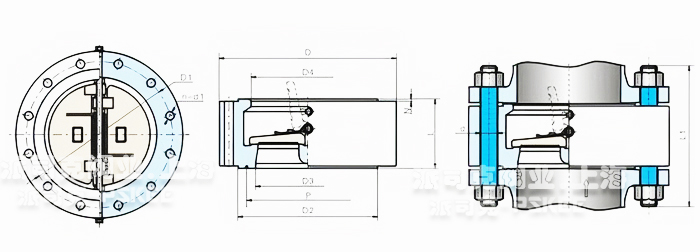

对夹式法兰双瓣止回阀结构图：

对夹式法兰双瓣止回阀规格参数：

ASMECLASS 150 300 600 900 8-60" (200-1500mm) 12-60" (300-1500mm) 12-60" (300-1500mm) 12-48" (300-1200mm

对夹式法兰双瓣止回阀外形尺寸表：

压力 口径 尺寸 重量 NPS DN L D D1 D2 D3 D4 螺栓孔数 螺栓直径d 螺栓长度L1 RF RJ KG in mm RF RJ ′8 200 127 343 298.5 270 273 203 210 63 8 ′3/4 M20 120 135 ′10 250 146 406 362 324 330 254 266 93 12 ′7/8 M24 135 150 12 300 181 483 432 381 406 305 310 170 12 ′7/8 M24 135 150 14 350 184 533 476 413 425 350 355 199 12 1 M27 145 160 CLass150 ′16 400 191 597 540 470 483 400 405 246 16 1 M27 155 170 PN2.0MPA 18 450 203 635 578 533 546 450 455 290 16 ′11/8 M30 165 180 20 500 219 699 636 584 597 500 505 348 20 ′11/8 M30 170 185 24 600 222 813 749.6 692 711 600 605 396 20 ′11/4 M33 185 200 28 700 305 837 795.5 762 ′- 700 700 1270 40 ′3/4 M20 205 ′- 30 750 305 887 846 813 ′- 746 750 1987 44 ′3/4 M20 210 ′- 32 800 305 941 900 864 ′- 796 800 2925 48 ′3/4 M20 225 ′- 36 900 368 1057 1009.5 972 ′- 898 910 1430 44 ′7/8 M24 250 ′- 42 1050 432 1226 1171.5 1130 ′- 1050 1055 2377 48 1 M27 275 ′- 48 1200 524 1392 1335 1289 ′- 1200 1205 4174 44 ′11/8 M30 305 ′-

对夹式法兰双瓣止回阀用于管路系统中。该阀流道通畅阻力小，动作灵敏，密封性能好。对夹式法兰双瓣止回阀主要作用是防止介质倒流、防止泵及其驱动电动机反转，以及容器内介质的泄放。所以被广泛应用于石油、化工、电站、医药、食品、市政水力等行业。

法兰止回阀

对夹止回阀

立式止回阀

高压止回阀

球形止回阀

消声止回阀

静音止回阀

德标止回阀

双瓣止回阀

美标止回阀

多功能止回阀

螺纹止回阀

贯流止回阀

快闭止回阀

橡胶瓣止回阀

缓闭式止回阀

低阻力止回阀

大口径止回阀

·对夹式双瓣止回阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·对夹式双瓣止回阀产品标准：
我们的产品按相关标准验收，产品质量实行"售后跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品并带有"说明书""检验报告"等相关说明。
·对夹式双瓣止回阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·对夹式双瓣止回阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·对夹式双瓣止回阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。
