【法兰闸阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍法兰闸阀相关标准、选型、作用、结构图、规格型号、外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的法兰闸阀。

---

法兰闸阀产品概述：

法兰闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～425℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。法兰闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等，闸阀操作方式有：手动、齿轮传动、电动、气动等。

法兰闸阀产品特点：

闸阀法兰连接，阀座可依需求加焊硬质合金，可更换阀座及上密封阀座，法兰闸阀采用一体式阀座与上密封阀座。

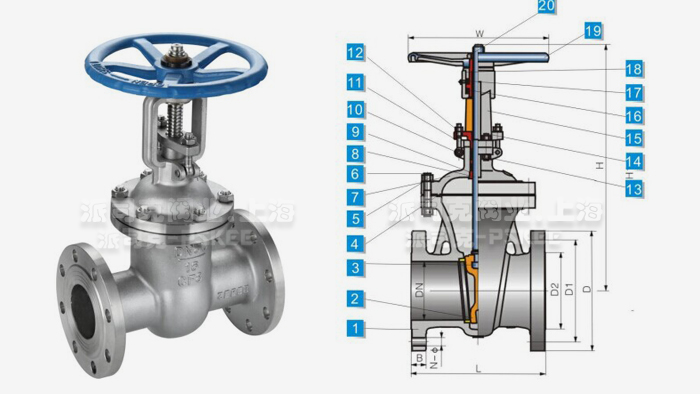

法兰闸阀结构图：

设计标准：GB 12234 壁厚标准： GB 26640 结构长度：GB 12221 法兰标准：JB 97.1 检测标准：GB 13927 温度范围：-46℃-+550℃

法兰闸阀工作原理：

法兰闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，楔形闸阀只能作全开和全关，不适合作调节和节流。闸阀一般通过阀杆随旋转手轮上下移动来完成阀门的启闭。有明杆楔形闸阀和暗杆楔形闸阀两种。明杆楔形闸阀是阀杆上下移动，阀杆螺母固定。暗杆闸阀是阀杆固定，阀杆螺母上下移动已完成启闭。    法兰闸阀密封可靠，性能优良；通常情况下采用楔式弹性闸板结构，大口径闸阀设置滚动轴承，启闭轻松；闸阀的形体简单, 结构长度短，制造工艺性好，适用范围广。

法兰闸阀主要零部件材料表：

NO. PARTS NAME MATERIAL 1 阀体/BODY CF8M CF8 WCB 2 阀瓣/DISC CF8M CF8 WCB 3 阀杆/STEM SUS304 4 垫片/GASKET Graphite 5 六角螺母/NUT A194-8 6 双头螺栓/BOLT  A193-B8 7 阀盖/CAP CF8M CF8 WCB 8 上阀座/SEAT SUS304 9 填料/STEM PACKING Graphite 10 圆柱销/HINGE PIN SUS304 11  活节螺栓/EYE BOLT8 A193-B 12 六角螺母/NUT A194-8 13 六角螺母/NUT A194-8 14 双头螺栓/BOLT A193-B8 15 支架/STAND CF8M CF8 WCB 16 阀杆螺母/STEM NUT   SUS304 17 油嘴/NIPPLE         SUS304 18 轴承压盖/BEARING  CAP PLASTIC 19 手轮/HANDLE WHEEL    QT400-18 20 六角螺母/NUT         A194-8

法兰闸阀PN16外形尺寸表：

公称压力 公称通径 标准值   参考值 L D D1 D2 B14 f Z-Φd W H 重量Kg Z41H/W 1.6Mpa 15 130 95 65 46 14 2 4-14 120 220 4 20 150 105 75 55 14 2 4-14 140 256 6 25 160 116 85 65 14 2 4-14 160 276 6 32 180 135 100 78 16 2 4-18 180 280 7 40 200 145 112 86 16 3 4-18 200 300 18 50 250 160 125 100 16 3 4-18 240 358 29 65 265 180 145 120 18 3 4-18 255 415 32 80 280 195 160 135 20 3 8-18 280 435 46 100 300 215 180 155 20 3 8-18 320 500 63 150 350 280 240 210 24 3 8-23 360 675 134 200 400 335 295 265 26 3 12-23 400 818 192 250 450 405 355 320 30 3 12-25 456 970 273 300 500 460 410 375 30 4 16-25 500 1140 379

法兰闸阀产品应用：
法兰闸阀系列中常用的产品，其闸板采用弹性5度斜度结构，密封性能好，闸板和阀座的密封面采用不同硬度的司太立钴基硬质合金堆焊而成，闸阀密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长，法兰闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

法兰闸阀

螺纹闸阀

弹性座封闸阀

真空闸阀

美标闸阀

不锈钢闸阀

气动闸阀

日标闸阀

低温闸阀

电动闸阀

铸钢闸阀

软密封闸阀

暗杆闸阀

·法兰闸阀质保体系：
有了您的信任与支持，我们提供值得信赖的Ruihao品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·法兰闸阀产品标准：
我们的产品按相关标准验收，产品质量实行"售后跟踪"服务；随货提供"铭牌""质量证明""质保卡"，产品并带有"说明书""检验报告"等相关说明。
·法兰闸阀解决方案：
瑞濠公司为工业系统和水力提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。
·法兰闸阀售后保障：
瑞濠公司实行完善的用户档案和全程服务制度，每个用户都进行全程免费技术咨询、安装指导、跟踪服务以及相关咨询服务。
瑞濠公司的阀门产品实行"三包"服务，货物到现场提供相应技术指导支持; 质保期实行12个月到24个月不等。
·法兰闸阀订购说明：
1.阀门产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。
