【美标旋启式止回阀】瑞濠品牌.质量保证，瑞濠阀业全方面介绍美标旋启式法兰止回阀相关标准、选型、作用、结构图、规格型号、外形尺寸、工作原理、安装维护及产品说明书；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的美标法兰旋启式止回阀。

---

美标旋启式法兰止回阀产品概述:
美标法兰旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。美标止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至大过主系统压力的辅助系统提供补给的管路上。旋启式止回阀的功能是用来防止管路中的介质倒流，只用于介质单向流动的管路上，阻止介质回流，以防发生事故，适用介质为：水、油品、蒸汽、酸性介质等。

美标旋启式法兰止回阀主要特点:
1.美标法兰止回阀的设计制造符合美国标准ANSIB16.34,美国石油学会标准要求。
2.止回阀阀瓣为旋启式，流道直通，水平管道垂直管道均可安装。
3.摇杆销轴采用内装式结构，减少了外泄漏缺点。

美标法兰旋启式止回阀主要标准:
设计标准：ANSI B16.34 API6D
壁厚标准：ANSI B16.34
结构长度：ANSI B16.10
法兰标准：ANSI B16.5A
检测标准： API598

美标法兰旋启式止回阀试验压力：

试验项目		壳体试验		密封试验		上密封试验		气密封试验
介质		水						气
单位		MPa	ibf/in2	MPa	ibf/in2	MPa	ibf/in2	MPa	ibf/in2
压力等级 （磅级）	150	3.1	450	2.2	315	2.2	315	0.5-1.7	60-100
	300	7.8	1125	5.6	815	5.6	815
	400	10.3	1500	7.6	1100	7.6	1100
	600	15.3	2225	11.2	1630	11.2	1630
	900	23.1	3350	16.8	2440	16.8	2440
	1500	38.4	5575	28.1	4080	28.1	4080

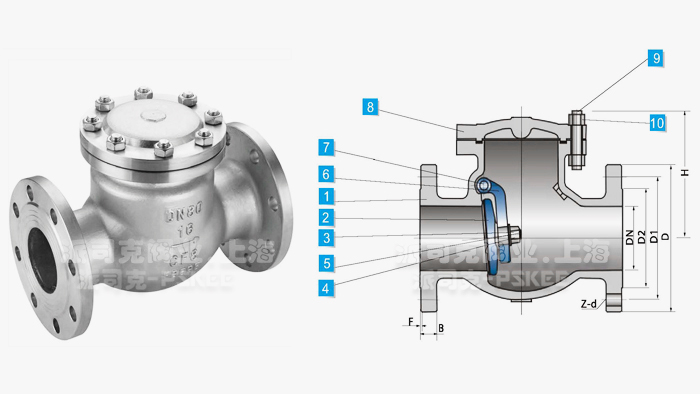

美标法兰旋启式止回阀结构图：

美标旋启式止回阀工作原理：
美标旋启式止回阀的阀瓣与摇杆是连接在一起的，可绕销轴旋转一定角度。当管道流体按指定的方向流入(从左往右)时，止回阀阀瓣进口压力高于出口压力，此时阀瓣被推离阀座，绕销轴转动某一位置，止回阀处于开启状态。当阀瓣两侧压差减小到一定时，阀瓣下落，又回到关闭状态。当流体自右向左流动，即反向倒流时，则阀瓣右侧压力高于左侧压力，止回阀两侧压差产生的作用力将阀瓣压紧在阀座上，流体无法通过，则介质不能倒流；而且流体压力越大，密封面压得越紧，密封效果越好。旋启式止回阀的安装位置不受限制，它可以水平安装在管道中，也可以安装在垂直或倾斜的管线上，但如果是安装在垂直管道上，介质的流动方向应由下向上。

美标法兰旋启式止回阀主要材料表：

NO.	PARTS NAME	MATERIAL
1	阀体/BODY	CF8M	CF8	WCB
2	阀瓣/DISC	CF8M	CF8	WCB
3	垫片/GASKET	Graphite
4	螺母/NUT	A194-B8
5	双头螺栓/BOLT	A193-8
6	摇臂/ROCKER ARM	CF8M	CF8	WCB
7	插销/PLUG	SUS304
8	阀盖/CAP	CF8M	CF8	WCB
9	六角螺母	/NUT A194-B4
10	双头螺栓/BOLT	A193-8

美标法兰旋启式止回阀ASME 150LB外形尺寸表：

DN	H	D	D1	D2	B	F	Z-d
32	120	135	100	78	18	2	4-18
40	130	145	110	85	18	3	4-18
50	140	160	125	100	20	3	4-18
65	160	180	145	120	22	3	8-18
80	185	195	160	135	22	3	8-18
100	210	230	190	160	24	3	8-23
125	250	270	220	188	28	3	8-25
150	300	300	250	218	30	3	8-25
200	380	360	310	278	34	3	12-25

美标法兰旋启式止回阀产品应用：
美标法兰旋启式止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启 或关闭。美标法兰旋启式止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。旋启式止回阀适用介质为：水、油品、蒸汽、酸性介质等,产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
